超声波风速风向传感器
产品型号:TH-WQX2
产品品牌:云境天合
一、超声波风速风向传感器产品简介
超声波风速风向传感器又称超声波风速风速仪、二要素气象仪,是利用超声波原理来检测风速风向的一款气象监测设备,风速风向仪可与立杆支架,采集器,供电系统等组合成气象站等设备,应用于各种不同的场景,还可扩展监测擦参数。
山东天合环境科技有限公司致力于微型气象仪研发、生产和销售,我们拥有完整的生产链,实力雄厚的技术团队和全面的营销团队。我们的产品包括超声波风速风向仪、五要素微气象仪、六要素微气象仪和小型自动气象站等,广泛应用于气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域。我们的产品遍布全国各地,取得了良好的社会效益和经济效益。
与传统的微型气象仪相比,我们的超声波风速风向传感器产品克服了对高精度计时器的需求,避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。
TH-WQX2型超声波风速风向传感器创新性地将风速和风向通过一个高集成度结构来实现,可实现户外气象参数24小时连续在线监测,并通过数字量通讯接口将二项参数一次性输出给用户。
超声波风速风向传感器产品可广泛应用于城市环境监测、风力发电、气象监测、桥梁隧道、航海船舶、航空机场等领域,而且无需现场维护和校准。
二、超声波风速风向传感器产品特点
1、顶盖隐藏式超声波探头,避免雨雪堆积的干扰,避免自然风遮挡。
2、采用发射连续变频超声波信号的原理,通过测量相对相位来检测风速和风向。
3、风速和风向二要素一体式设计,更加便捷。
4、采用先进的传感技术,实时测量,无启动风速要求。
5、抗干扰能力强,具有看门狗电路和自动复位功能,保证系统稳定运行。
6、高集成度,无移动部件,零磨损。
7、免维护,无需现场校准。
8、采用ASA工程塑料室外应用,常年不变色,耐腐蚀性强。
9、产品设计输出信号标配为RS485通讯接口(MODBUS协议),可选配232、USB、以太网接口,支持数据实时读取。
10、可选配无线传输模块,最小传输间隔1分钟。
11、探头为卡扣式设计,解决了运输、安装过程松动不准的问题。
12、一体式设计,磨损小、使用寿命长、响应速度快。
三、超声波风速风向传感器技术参数
1、风速范围:0~60m/s(精度±0.1m/s)。
2、风向范围:0~360°(精度±2°)。
3、功率:0.6W。
4、生产企业具有ISO9001质量管理体系认证和计算机软件注册证书。

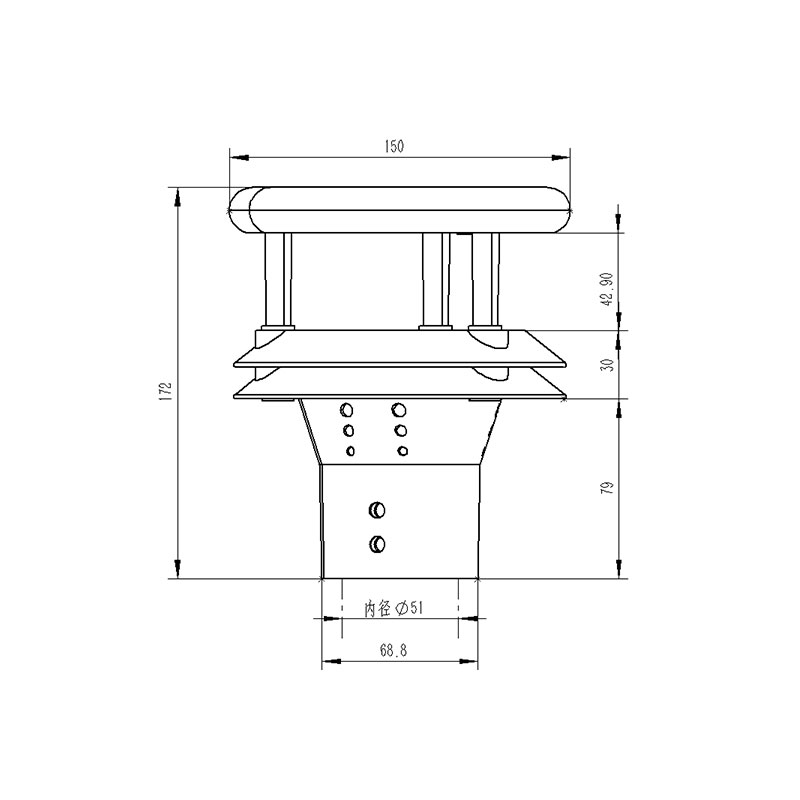

四、超声波风速风向传感器产品尺寸图(见附图)。
五、超声波风速风向传感器产品结构图
1、控制电路
2、指北箭头
3、超声波探头
4、百叶箱
5、底座
6、法兰转换头
六、产品接线定义
定义 | 备注 | |
VCC | 电源正 | DC12V |
GND | 电源地 | |
485A | RS485A | |
485B | RS485B |
